Fuse Cutout Factory Direct Priser
En sikringsudkobling er en kritisk koblings- og beskyttelsesenhed i strømdistributionssystemer, der anvendes i mellemspændingsdistributionsnetværk og installeret på luftledninger. Hvis du søger skræddersyede løsninger til denne type elektrisk udstyr, skal du vælge Sarah Electric som din producent og leverandør. Vi tilbyder også en lang række andre produkter – bl.atransformere, overspændingsafledere, og mere – hvilket gør os i stand til at levere omfattende one-stop-løsninger.
Hvordan fungerer en sikringsudskæring?
Driftsprincippet for en sikringsudkobling er primært opdelt i to tilstande: normal drift og fejludfaldstilstand.
1. Normal driftstilstand
Inde i sikringsrøret ligger et smelteelement. Under normalt strømflow forbliver sikringen under spænding; den resulterende trækkraft fastgør den øvre ende af sikringsrøret til den faste øvre kontakt, hvorved kredsløbskontinuitet opretholdes.
2. Fejl-udfaldstilstand
Når ledningen oplever en overbelastning eller en kortslutningsfejl, brænder den massive fejlstrøm hurtigt igennem og afbryder den interne sikring.
Når sikringen går i stykker, forsvinder trækkraften øjeblikkeligt. Drevet af sin egen vægt og virkningen af en mekanisk fjeder, drejer sikringsrøret automatisk nedad langs sin hængselakse og falder ud, hvilket skaber en synlig luftspalte, der fuldstændigt isolerer det fejlbehæftede kredsløb.
Ydermere, i det præcise øjeblik, hvor sikringen springer, genereres en elektrisk lysbue inde i røret. Særlige materialer eller fyldstoffer, der beklæder den indvendige væg af sikringsrøret, reagerer på de høje temperaturer ved at generere en stor mængde gas; dette skaber en højtryksgasstrøm, der kraftigt slukker lysbuen, hvilket sikrer, at strømmen afbrydes sikkert og hurtigt.
Hvad er forholdet mellem en sikringsudskæring og en stangmonteret transformer?
Sikringsudskæringer ogstangmonterede transformereer typisk nøglekomponenter designet til at blive brugt i tandem, der arbejder sammen for at sikre strømforsyningens sikkerhed og stabilitet.
1. Funktionel rollefordeling
|
Udstyr |
Nøglefunktioner |
|
stangmonteret transformer |
Nedtrapper mellemspændingselektricitet (f.eks. 10kV/11kV) til lavspændingselektricitet (f.eks. 400V/230V) for at levere strøm til private, kommercielle eller små industrielle brugere. |
|
Sikringsudskæring |
Afbryder automatisk kredsløbet i tilfælde af ledningsoverbelastning eller kortslutning - og beskytter derved både transformatoren og nedstrøms belastninger - samtidig med at det tillader manuel kredsløbsisolering. |
2. Installationsmetode
Fuse Cutout er installeret ved højspændingsindgangsterminalen på den primære side af en polmonteret transformer, mens lavspændingssiden af transformeren forbindes direkte til belastningen.
På luftledninger er sikringsudkoblingen placeret enten over eller ved siden af transformeren; højspændingssiden tilsluttes elnettet, mens mellem- til lavspændingssiden leverer strøm til endebelastningerne.
Skematisk:
Strømnet (10kV/11kV) → Sikringsudkobling → Polmonteret transformer → Lavspændingsbrugere (400V/230V)
3. Synergistiske funktioner
Overbelastningsbeskyttelse: Når linjestrømmen overstiger dens nominelle værdi, vil sikringsudkoblingen sprænge, hvorved transformatorens indgangsforsyning afbrydes.
Kortslutningsbeskyttelse: I tilfælde af en kortslutning fungerer sikringsudkoblingen hurtigt for at afbryde strømforsyningen, hvilket forhindrer fejlstrømme i at forårsage skade på transformeren og det efterfølgende udstyr.
Nem vedligeholdelse: Sikringsudkoblingen giver mulighed for manuel betjening for at isolere kredsløbet; dette sikrer, at hele strømforsyningsledningen ikke skal afbrydes ved installation, vedligeholdelse eller udskiftning af en stangmonteret transformer.
4. Udvalgsanbefalinger
Den nominelle strøm af sikringsudkoblingen skal bestemmes baseret på kapaciteten af den polmonterede transformer og linjestrømmen. Den skal være passende tilpasset den specifikke transformermodel for at sikre følsom drift og pålidelig beskyttelse.
Almindelige applikationsscenarier
|
Applikationsscenarier |
Kernefunktioner |
|
Polmonterede distributionstransformere |
Overbelastnings-, kortslutnings- og lynbeskyttelse til transformere |
|
Overhead grenledninger |
Isolering af grenfejl for at minimere omfanget af strømafbrydelser |
|
Kundeservice indgange |
Ejendomsretlig afgrænsning og indgående ledningsbeskyttelse for dedikerede transformatorbrugere |
|
Strømkondensatorbanker |
Frakobling af defekte kondensatorer for at beskytte reaktive effektkompensationsenheder |
|
Ny integration af energinet |
Nettilslutningsbeskyttelse til distribuerede strømkilder, såsom sol- og vindenergisystemer |
Hvad er installationskravene til en sikringsudskæring?
1. Installationssted
Højspændingsside: Installer ved den højspændingsindgående ende af distributionsledningen, placeret i umiddelbar nærhed af den stangmonterede transformer.
Luftledninger: Installer når det er muligt øverst på stangen eller på luftledningssektionen nærmest transformatoren.
Undgå interferens: Undgå installation på steder, hvor elledninger krydser hinanden, hvor enheden kan være blokeret af bygninger, eller hvor den er modtagelig for fysisk påvirkning fra eksterne kræfter.
2. Installationshøjde
For udendørs luftledninger er installationshøjden for stang-topmonterede sikringsudskæringer typisk 4 til 6 meter eller højere.
I områder, der er let tilgængelige for personale, skal der gennemføres yderligere sikkerhedsforanstaltninger.
3. Monteringsmetode
Fastgør enheden ved hjælp af isolerende beslag eller isolerende søjler, der opfylder gældende specifikationer; Sørg for, at installationen er fast og stabil for at forhindre, at den løsner sig forårsaget af vindstyrker eller vibrationer.
Terminalbolte skal spændes forsvarligt, men man skal passe på ikke at overspænde dem, så de beskadiger isolatoren.
4. Elektriske forbindelser
Forbindelser mellem højspændingssiden og elnettet skal anvende ledere og klemmer, der opfylder gældende specifikationer, hvilket sikrer, at lederens tværsnitsareal er passende tilpasset sikringens mærkestrøm.
Ledninger skal være pæne og velordnede for at forhindre løse forbindelser eller dårlig kontakt; jordledningen skal være pålideligt jordet.
5. Rumlig frigang
Oprethold en sikker afstand mellem sikringsudkoblingsstangen og transformeren eller andet udstyr for at forhindre elektrisk stød og lysbueoverslag.
Sørg for, at vejen til sikringsrørets udfaldsmekanisme forbliver uhindret for at forhindre funktionsfejl eller manglende visuel indikering af en fejltilstand.
6. Polaritet og orientering
Når du installerer sikringsudskæringen, skal du være opmærksom på korrekt polaritet; højspændingsindgangsterminalen skal forbindes til elnettet.
Sikringsrøret skal være orienteret lodret, og dets driftsretning skal være i overensstemmelse med designstandarder.
7. Miljøkrav
Undgå installation i miljøer, der er karakteriseret ved overdreven fugt, ophobning af vand eller stærk korrosivitet; hvis du installerer i kystområder eller miljøer med høj surhedsgrad/alkalinitet, skal du vælge en korrosionsbestandig type sikringsudkobling.
Udstyret er designet til at fungere normalt inden for et temperaturområde på -25°C til +40°C; dog kan specifikationer tilpasses til at opfylde dine specifikke krav.
- View as
12KV polymersikringsudskæring
SARAH Electric-fabrikkens holdbare 12KV polymersikringsudskæring (benævnt ZnO-varistor) er kernekomponenten i overspændingsbeskyttelsesanordninger såsom lynafledere og overspændingsbeskyttere. Den bruger højrent zinkoxid (ZnO) som substrat og er lavet gennem avanceret keramisk sintringsteknologi. Den har fremragende ikke-lineære volt ampere-egenskaber, høj strømkapacitet og lav restspændingsydelse. Det er den grundlæggende enhed til overspændingsbeskyttelsesløsninger inden for strøm, elektronik og ny energi.
12KV HRC Strømbegrænsende sikring
SARAH Electric højkvalitets 12KV HRC Strømbegrænsende sikring er en af de centrale beskyttende komponenter til mellem- og højspændingsstrømfordelingssystemer, der spænder fra 3,6 kV til 40,5 kV. Når du har højspændingsudstyr såsom transformere, koblingsskabe og kondensatorbanker, er det vigtigt at bruge denne komponent til kortslutnings- og overbelastningsbeskyttelse. Produktet dækker to store serier: XRNP og XRNT. Med SARAHs fuldautomatiske produktionslinje og strenge kvalitetskontrolsystem er de almindelige modeller i rigelig forsyning og kan reagere hurtigt på globale ordrer. Du er velkommen til at kontakte os til enhver tid.
36KV solid sikringsudskæring
SARAH Electrics højkvalitets 36KV Solid Fuse Cutout er en isolerende betjeningsstang designet specielt til 36kV spændingsniveauudfaldssikringer. Dette produkt er velegnet til udendørs højspændingsledningsudskiftning af sikringsrør, åbning og lukning og vedligeholdelse. Velkommen alle til at besøge vores fabrik, vi leverer fuld procestilpasningstjenester!
12KV sikringsudskæring i porcelæn
SARAH Electric er afhængig af moderne produktionsfabrik og præcisionsstemplingsudstyr. Vores masseproducerede højkvalitets 12KV porcelænssikringsudskæring gennemgår fuld proceskvalitetsinspektion fra indkøb af råmateriale til levering af færdige produkter og har bestået ISO9001-kvalitetssystemcertificering; Produktet overholder den nationale standard GB/T 15166.3-2022 og eksporteres til udlandet. Det er kompatibelt med globale distributionssystemstandarder. Jeg tror på, at vi kan blive din betroede leverandør og endda ven!
36KV HRC Strømbegrænsende sikring
Hvordan afbrydes fejlstrømme hurtigt i komplekse strømsystemer for at forhindre beskadigelse af udstyr og eskalering af ulykker? Som en pålidelig producent tilbyder SARAH Electric en holdbar 36KV HRC strømbegrænsende sikring; det er præcis det svar, du leder efter. Det er ikke kun en simpel beskyttelseskomponent, men også en solid barriere for sikker drift af elsystemet. Forestil dig, at når der opstår en kortslutning eller overbelastning, kan den smelte øjeblikkeligt og danne et klart afbrydelsespunkt for at sikre vedligeholdelsespersonalets sikkerhed. Denne rene mekaniske termiske virkningsmetode kræver ikke en sekundær strømkilde og kan pålideligt beskytte selv i ekstreme situationer.

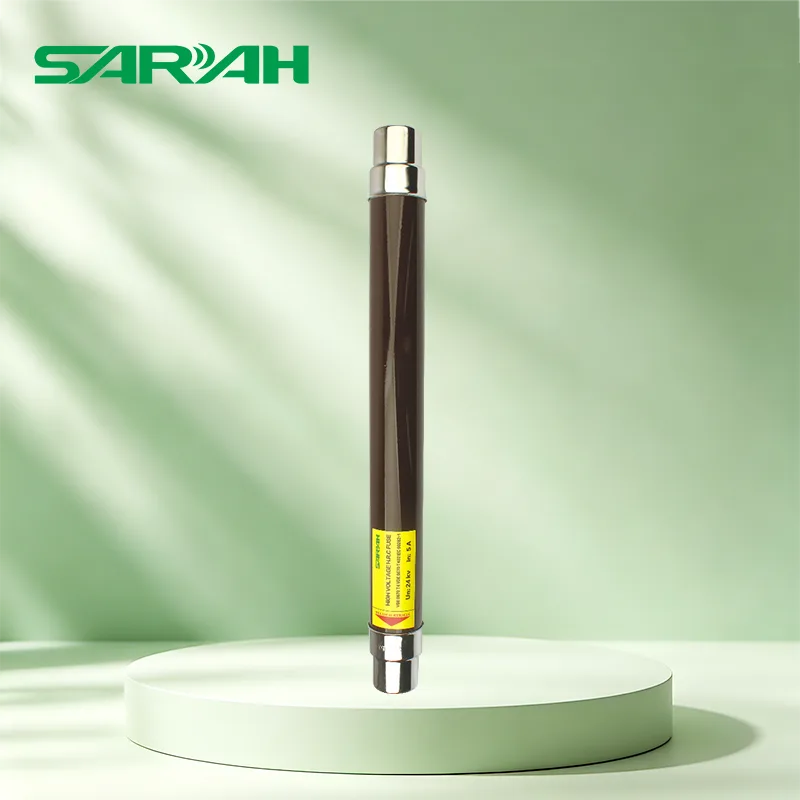

24KV HRC Strømbegrænsende sikring
Er du stadig bekymret for kortslutnings- og overbelastningsbeskyttelsen af 24kV distributionssystemet? Kæmper du stadig med problemerne med forkert valg af sikring, unøjagtig beskyttelse og utidig levering? Vælg SARAH Electric som din leverandør, vores XRNP/XRNT serie af avancerede 24KV HRC strømbegrænsende sikringer er produkter, der er skræddersyet til mellemspændingsdistributionssystemer! Hvis du har brug for at købe 24kV XRNP/XRNT serie højspændingsstrømbegrænsende sikringer eller har tilpassede behov, er du velkommen til at kontakte os til enhver tid!
Som en pålidelig Sikringsudskæring producent og leverandør i Kina har vi vores fabrik. Hvis du ønsker at købe produkter af høj kvalitet, så kontakt os venligst.
