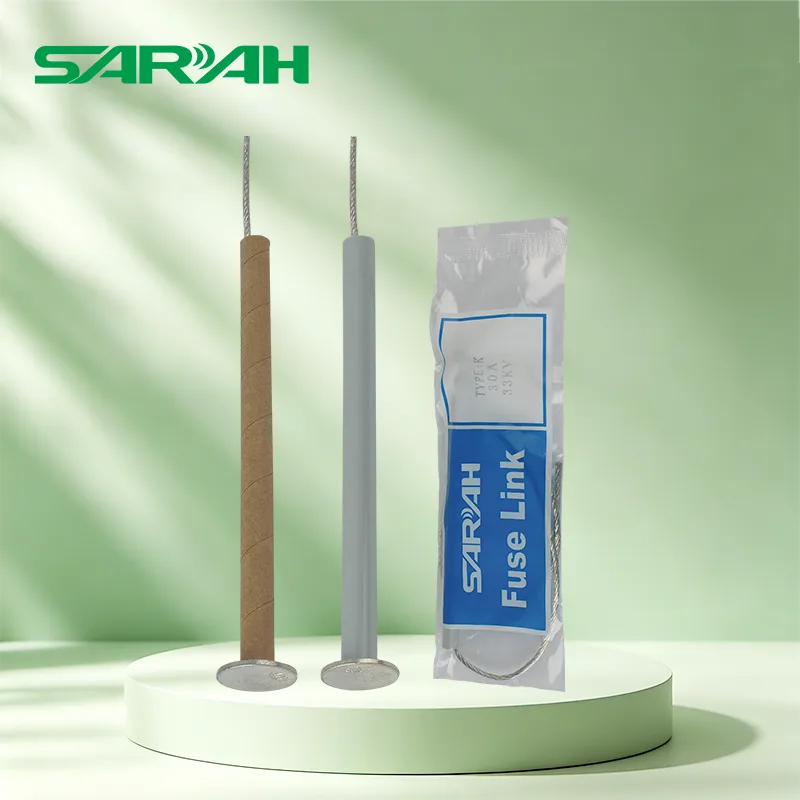

Som en højkvalitetsproducent og leverandør af sikringsforbindelser tilbyder Sarah Electric OEM/ODM-tjenester samt omfattende teknisk support - inklusive relevante installations- og vedligeholdelsesmanualer sammen med nødvendige certificeringsstandarder. Disse produkter kan købes sammen med vores Drop-Out Fuse Cutouts ogLoad-Break sikringsudskæringer.
Sikringsforbindelser er kritiske forbrugsdele, der er installeret i sikringsudskæringer eller lignende beskyttelsesanordninger. Deres driftsprincip er baseret på de termiske virkninger af elektrisk strøm:
▷ Under normale kredsløbsdriftsforhold forbliver strømmen, der løber gennem sikringselementet, inden for et sikkert område; elementet opretholder en tilstand med lav modstand, hvilket tillader kredsløbet at fungere uhindret.
▷ Når kredsløbet oplever en overbelastning eller en kortslutningsfejl, får den unormalt høje strøm sikringselementet til at opvarme hurtigt. Når temperaturen når sit smeltepunkt, smelter selve elementet, afbryder fysisk kredsløbet og beskytter downstream-udstyr - ofte dyre aktiver - mod skader.
Funktioner: Almindeligvis brugt i strømdistributionssystemer; designet til at blive parret med Drop-Out sikringsudskæringer; genererer lysbueslukkende gas ved blæsning.
Ansøgninger: 11kV / 22kV / 33kV distributionsnetværk; beskyttelse til stangmonterede transformere.
Funktioner: Hurtigere responshastighed; i stand til hurtigt at begrænse spidsværdien af kortslutningsstrømme; tilbyder overlegne beskyttelsesmuligheder.
Ansøgninger: Industrielle strømdistributionssystemer; systemer med høj kortslutningskapacitet.
Funktioner: Giver omfattende beskyttelse mod både overbelastning og kortslutning; giver øget modstand mod overspændinger og transienter; mindre tilbøjelige til at snuble.
Ansøgninger: Transformer beskyttelse; kraftige strømdistributionssystemer.
Et Fuse Link bruges ikke uafhængigt; den skal bruges sammen med produkter som f.eks. sikringsudskæringer. Dens primære funktioner omfatter:
Når linjestrømmen kontinuerligt overstiger dens nominelle værdi, opvarmes sikringen gradvist; når det når sit smeltepunkt, blæser det og afbryder derved den vedvarende overbelastningsstrøm.
I tilfælde af en alvorlig fejl stiger strømmen kraftigt og øjeblikkeligt; Fuse Link sprænger inden for millisekunder – eller endnu hurtigere – og afbryder hurtigt fejlkredsløbet.
Dette udgør den mest typiske anvendelse af en sikringsforbindelse: forhindrer udbrænding af transformerviklinger, begrænser udbredelsen af interne kortslutninger og mindsker risikoen for eksplosion iolienedsænkede transformere.
Når der opstår en fejl inden for en specifik sektion af ledningen, afbryder sikringen hurtigt det berørte grenkredsløb og forhindrer derved fejlen i at sprede sig til opstrøms elnettet.
Fælles Range: 1A – 100A+
Udvælgelsesprincip: Skal matche transformatoren eller belastningsstrømmen; at vælge en vurdering, der er for høj, resulterer i tab af beskyttelse, mens valg af en for lav fører til generende snuble.
Fælles niveauer: 11kV, 22kV, 33kV, 35kV
Udvælgelsesprincip: Sikringens mærkespænding skal være større end eller lig med systemets maksimale driftsspænding.
Denne parameter repræsenterer den maksimale strøm, som sikringen sikkert kan afbryde under en kortslutningshændelse. Jo højere systemets kortslutningskapacitet er, jo mere kritisk bliver denne værdi.
Fælles Range: 8kA, 10kA, 12,5kA, 16kA+
TCC-kurven bestemmer sikringens driftshastighed og omfatter dens reaktionstid på overbelastninger, dens reaktionshastighed på kortslutninger og dens tolerance over for indkoblingsstrømme.
Typer:
Hurtigt virkende
Tidsforsinkelse
Dual-Element
Udvisningssikringslink→ Mest almindeligt i distributionsnetværk (f.eks. til polmonterede transformere)
Strømbegrænsende sikringsforbindelse→ Anvendes i industrielle systemer og scenarier med høj kortslutningskapacitet
Dual-Element Fuse Link→ Bruges til transformatorbeskyttelse; giver overlegen tolerance over for indkoblingsstrømme
|
Transformer kapacitet |
Anbefalet sikringsstrøm |
|
25kVA |
2A-3A |
|
50kVA |
4A-6A |
|
100kVA |
8A-10A |
|
200kVA |
12A-16A |
|
315kVA |
20A–25A |
|
500kVA |
30A–40A |
|
1000kVA |
50A–65A |
