China Quality Overhead Line Fitting Leverandør

Som en producent, der er i stand til at levere one-stop-løsninger, tilbyder Sarah Electric ikke kun et bredt udvalg af elektrisk udstyr, men også tilhørende luftledningsfittings. Disse forskellige komponenter tjener kritiske funktioner – herunder tilslutning, forankring, støtte, beskyttelse og fastgørelse – og udgør et væsentligt element i at sikre højspændingsledningers sikkerhed, stabilitet og levetid.

Primære funktioner

1. Sikring af ledere

Blandt luftledningsbeslag tjener visse komponenter til at fastgøre ledere tilisolatorereller tårne, og derved forhindrer forskydning forårsaget af vindstyrker, vibrationer eller spændinger.

2. Tilslutning af ledere

Fittings letter sammenkoblingen af ​​ledere, hvilket sikrer en stabil transmission af elektrisk strøm.

3. Modstå mekaniske belastninger

Specifikke fittings er designet til at modstå forskellige mekaniske belastninger, der opstår under ledningsdrift - inklusive ledervægt, vindbelastninger, isbelastninger og trækbelastninger - og garanterer derved langsigtet driftsstabilitet.

4. Beskyttelse af konduktører

Ved at anvende passende fittings kan mekanisk slitage og vibrationsfremkaldte skader minimeres og derved forlænge ledernes levetid.

Hvad er de almindelige kategorier af luftledningsfittings?

1. Ophæng og spændingsfittings

Ophængsklemmer: Anvendes primært på tangentpoler til at ophænge højspændingsledere under isolatorer; de bærer hovedsageligt lodrette belastninger.

Tension Clamps (Strain Clamps): Bruges på vinkelstænger, terminalstænger eller spændingstårne ​​for at modstå vandret langsgående spænding.

2. Forbindelse og splejsning af fittings

Link fittings: Specielt designet til mekanisk samling og sammenkobling af isolatorer med metaltværarme.

Nøgleeksempler inkluderer Ball Eyes, Socket Clevises, U-Shackles og PD Clevises.

Splejsnings-/samlingsbeslag: Såsom Splicing Sleeves, som er designet til at modstå trækkræfter og samtidig sikre fremragende elektrisk ledningsevne.

3. T-klemmer og konnektorer

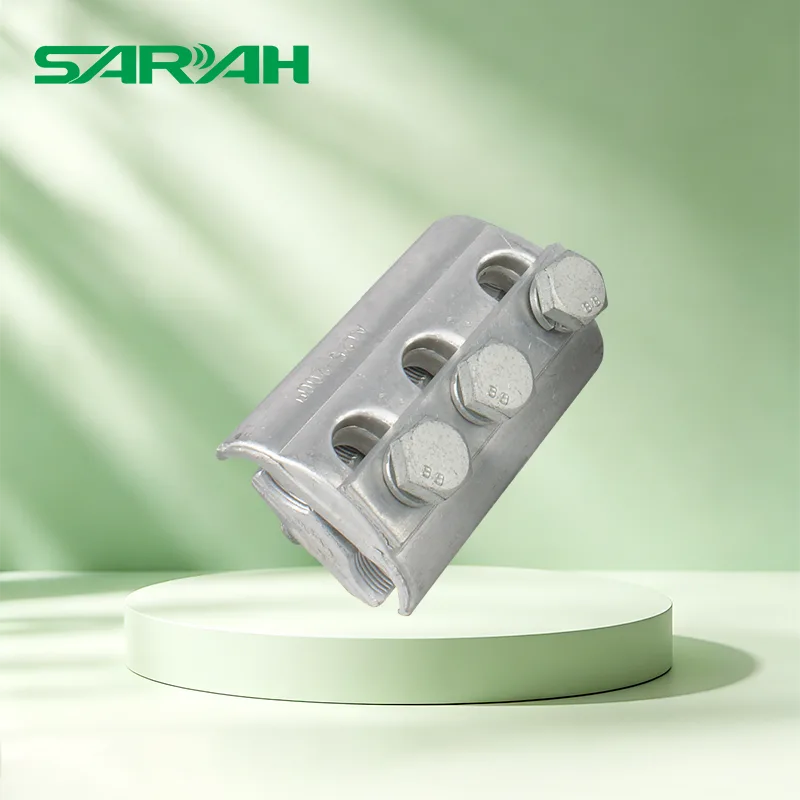

PG-klemmer og T-klemmer: Bruges specifikt til at forgrene ledere og lave jumperforbindelser. Selvom de ikke bærer ledningens mekaniske spænding, er de underlagt ekstremt strenge krav til kontaktmodstand og oxidationsforebyggelse.

4. Vibrationsdæmpende og beskyttende fittings

Vibrationsdæmpere: Består af et par symmetriske metalvægte fastgjort til højspændingsledere nær isolatorens ender; de forhindrer mekanisk træthed og trådbrud forårsaget af langvarig ledervibration.

Corona/Korteringsringe: Anvendes på ultrahøjspændingstransmissionsledninger til at modificere den elektriske feltfordeling omkring isolatorer og derved forhindre højspændingskoronaudladning og elektrisk gnistdannelse.

Hvordan integreres luftledningsfittings med elektrisk udstyr?

1. Integration med transformere

Fungere: For at sikretransformer, understøtte højspændingsledninger og sikre en sikker forbindelse mellem ledningen og udstyret.

Tilhørende beslag: Transformer monteringsbeslag, ledningsklemmer, ophængsbeslag og spændingsfittings.

2. Integration med sikringsudskæringer

Fungere: For at give fast støtte til sikringsudkoblingen og sikre en sikker forbindelse til højspændingssideledningerne.

Tilhørende beslag: Monteringsbeslag for sikringsudskæring, metalbøjler og ledningsklemmer.

3. Integration med overspændingsafledere

Fungere: For at sikre overspændingsaflederen og forbinde jordledningen og derved forhindre lynnedslag i at beskadige strømudstyret.

Tilhørende beslag: Overspændingsafleder monteringsbeslag, bolte og jordingsfittings.

4. Integration med isolatorer

Fungere: Til sikker forbindelse af ledere til isolatorer, hvilket letter ledningsophæng, spændings- og forgreningsfunktioner.

Tilhørende beslag: Suspensionsklemmer, strainklemmer og panserstænger.

5. Integration med afbryderkontakter

Fungere: Til montering og understøttelse af afbryderkontakten, hvilket sikrer pålidelige forbindelser mellem betjeningsmekanismen, samleskinner og ledere.

Tilhørende beslag: Isolerende støttebeslag, metalforbindelseskomponenter og betjeningsstangbefæstelser.

Valg og installationsanbefalinger

1. Vælg materialer baseret på spændingsniveau

≤33kV: Varmgalvaniseret stål eller højstyrke aluminiumslegeringer er tilgængelige.

66kV: Metalmaterialer med høj korrosionsbestandighed og overlegen mekanisk styrke anbefales.

2. Vælg modeller baseret på belastning og spændvidde

Linjer med lang spændvidde: En kombination af spændingsfittings og ophængningsfittings er påkrævet.

Fordelerledninger med kort spændvidde: Et enkelt ophængsbeslag er tilstrækkeligt.

3. Sørg for komponentkompatibilitet

De specifikke modeller af luftledningsfittings skal være kompatible med dimensionerne af isolatorer, transformerterminaler og sikringer. Sarah Electrics professionelle tekniske team kan hjælpe dig med at konfigurere en omfattende one-stop-løsning.

4. Overhold installationsstandarderne

Vores produkter overholder både IEC-standarder og State Grid-standarder. Efter installationen skal du sikre dig, at alle bolte er forsvarligt tilspændt og fri for løshed.

5. Udfør regelmæssige inspektioner og vedligeholdelse

Efterse jævnligt bolte for løse eller korrosion, og kontroller, at lederne er fastgjort sikkert.

Hvis dit projekt er beliggende i et miljø med hårde vind- og sandforhold eller i et kystområde, bør hyppigheden af ​​disse inspektioner øges.
