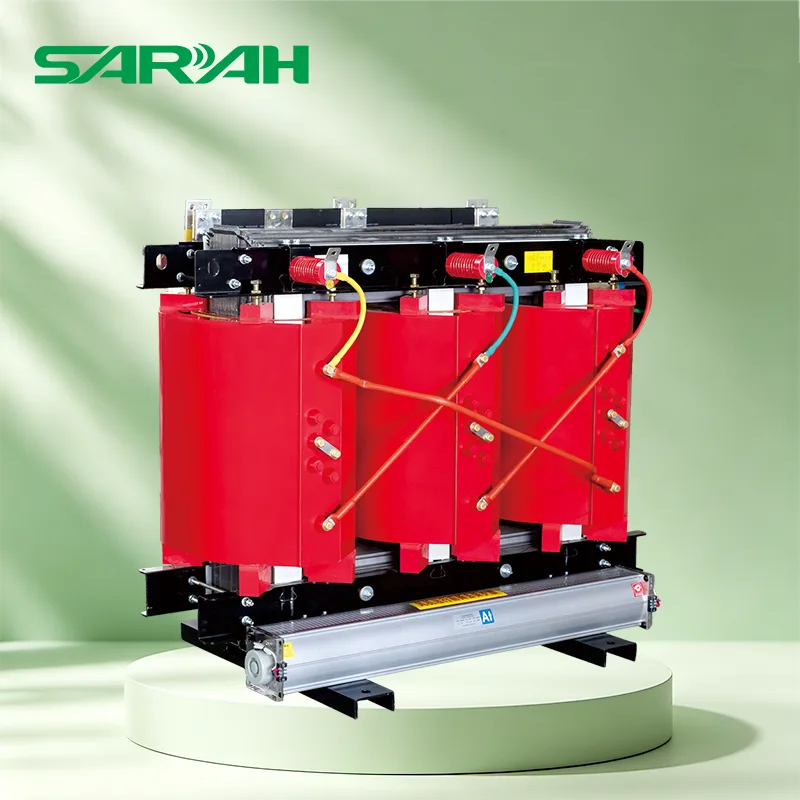

24KV tør type transformer

SARAH Electric producerer ikke kun holdbare 24KV Dry Type Transformers, men designer og producerer også lynafledere, drop-out sikringer (sikringer), overspændingsbeskyttelsesanordninger (SPD'er) til kompositisolatorer, isoleringsafbrydere, sikringer og sikringsanordninger, metalkabinetter og et komplet udvalg af mellem- og højspændingsudstyr.

Vores produkt er blevet anerkendt af Quality Supervision and Inspection Center for isolatorer, sikringer, lynafledere og luftledningsudstyr fra General Administration of Quality Supervision, Inspection and Quarantine of China, og er blevet testet af National High Voltage Apparatus Quality Supervision and Inspection Center of China.

funktion

1. 1,24KV Dry Type Transformeren følger strengt internationale/indenlandske standarder såsom ANSI, IEC, GB, SANS osv., og er blevet testet af et nationalt kvalitetsovervågnings- og inspektionscenter, der opfylder både ydeevne- og sikkerhedsstandarder.

2. Løftestrukturen er stabil, ledningsterminalerne er beskyttet mod elektrisk stød, og transformatorens navnepladeparametre er klare, hvilket reducerer risikoen for manuelle fejl. Designet er humaniseret fra transport, installation til daglig drift.

3. Cylindrisk skaldesign, ensartet varmeafledning og visuelt enkel; Den interne vikling og jernkernelayoutet er kompakt, hvilket reducerer elektromagnetisk interferens og forbedrer strømforsyningens stabilitet.

4. Den tørre epoxyharpiksstøbte transformer vedtager en fuldt forseglet struktur for at isolere luft, fugt og støv, og undgår, at isoleringsolien (eller den tørre struktur) bliver fugtig og ældes, hvilket i høj grad forlænger udstyrets levetid, især velegnet til fugtige og støvede udendørs miljøer.

5. Optimering af viklingsprocessen og jernkernemateriale for at reducere tomgangs- og belastningstab og forbedre elnettets overordnede energieffektivitet; Stærk slagfasthed under kortslutning og overbelastning, hvilket sikrer stabil drift af 'slutstrømnettet'.

6. Overbelastningskapacitetsdesignet er rimeligt, og stabil strømforsyning kan stadig opnås under kortvarige overbelastninger (såsom spidsbelastning af elforbruget i landdistrikter om sommeren og vinteren); Under normale driftsforhold er energieffektivitetsforholdet højt, og langsigtet drift sparer elomkostninger.

7. Viklingen er lavet af højstyrkeisoleringsmateriale, og jernkernens fikseringsstruktur er stabil. 24KV Dry Type Transformer har fremragende kortslutningsmodstandsevne; Termisk design tilpasser sig strømnettets udsving og kan fungere pålideligt selv i højtemperaturmiljøer.

Produktserier og parametre

Fordel

1. Sammenlignet med sin forgænger har 13-serien yderligere reduceret tomgangs- og belastningstab, højere energieffektivitetsniveauer og lavere langsigtede elomkostninger.

2. Optimer viklingsdesign og isoleringsprocessen, øg overbelastningskapaciteten med 10% -15% sammenlignet med konventionelle tørre transformere, og håndtere pludselige belastninger mere roligt.

3. Epoxyharpiksstøbeisolering er oliefri, brandsikker og eksplosionssikker, med en lang vedligeholdelsesfri periode (op til 10 år eller mere), velegnet til kommercielle bygninger, hospitaler, skoler og andre steder med høje brandsikkerhedskrav.

4. Jernkernen i mellem- og højspændingsudstyr er lavet af stablede siliciumstålplader med høj permeabilitet, kombineret med optimeret viklingsstruktur, og lydniveauet styres mellem 46-53dB for at reducere støjinterferens til det omgivende miljø.

Bemærk: Produktparametre og specifikationer kan blive opdateret med teknologiske opgraderinger. Se venligst den seneste officielle information eller kontakt kundeservice for nøjagtighed.

Applikationsscenarier

1. Indendørs strømdistribution: Højhuse, kommercielle komplekser, hospitaler, datacentre, metrostationer og lufthavnsterminaler.

2. Industrielle faciliteter: Værksteder med strenge brandsikkerhedskrav, renrum og kemiske anlægsområder (inklusive eksplosionssikre zoner).

3. Ny energi:

Vindmølleparker: Nacelle-monterede step-up transformere (f.eks. 24kV/0,69kV), der kræver modstand mod vibrationer og ekstreme temperaturer.

Fotovoltaiske (PV) kraftværker: Indendørs step-up transformerstationer eller udendørs installationer med strenge brandsikkerhedskrav.

4. Særlige miljøer: Fugtige eller støvede steder med god ventilation (kræver høj indtrængningsbeskyttelse, såsom IP54/IP65).

Hvad er installationskravene til 24kV tør-type transformere?

1. Ventilation og varmeafledning

Tilstrækkelig afstand til varmeafledning skal opretholdes omkring og over 24kV tør-type transformeren; minimum 800 mm anbefales.

Luftindtag og -udtag må ikke blokeres, og der skal holdes en minimumsafstand på 40 cm mellem varmeafledningsventiler og omgivende genstande.

For indendørs installationer, sørg for, at ventilationssystemet er effektivt; installer udsugningsventilatorer om nødvendigt.

2. Forebyggelse af fugt og kondens

Ved installation i fugtige miljøer (såsom kældre), skal der forefindes varmeapparater eller affugtere.

Hvis der er mistanke om fugtindtrængning efter en længere periode med inaktivitet, skal transformeren gennemgå en tørreproces; Energitilførsel er kun tilladt, når isolationsmodstandsmålinger opfylder de krævede standarder.

3. Mekanisk sikring

Transformatorbasen skal sikres i en plan position for at forhindre fastgørelseselementer i at løsne sig på grund af driftsvibrationer. Køleventilatorer skal være sikkert installeret og sikre, at ventilatorbladene roterer frit uden forhindringer.

4. Elektriske forbindelser

Samleskinne- eller kabelforbindelser skal spændes til standard drejningsmomentspecifikationer ved hjælp af en momentnøgle og efterspændes periodisk for at forhindre overophedning forårsaget af for stor kontaktmodstand.

Kabelindføring foretrækkes til højspændingssiden frem for direkte overheadforbindelse, og zinkoxidoverspændingsafledere bør installeres.
