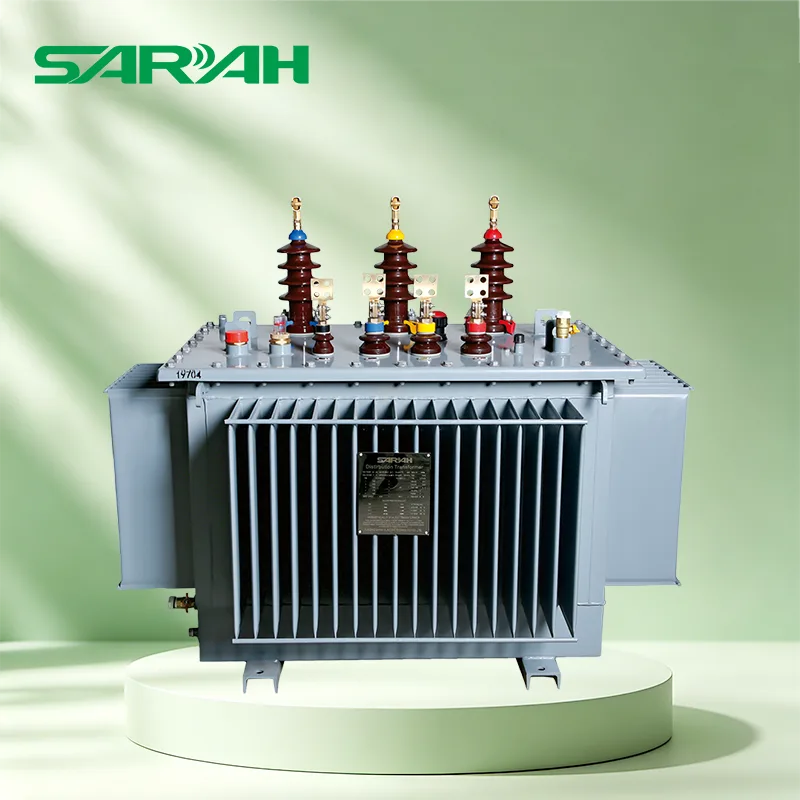

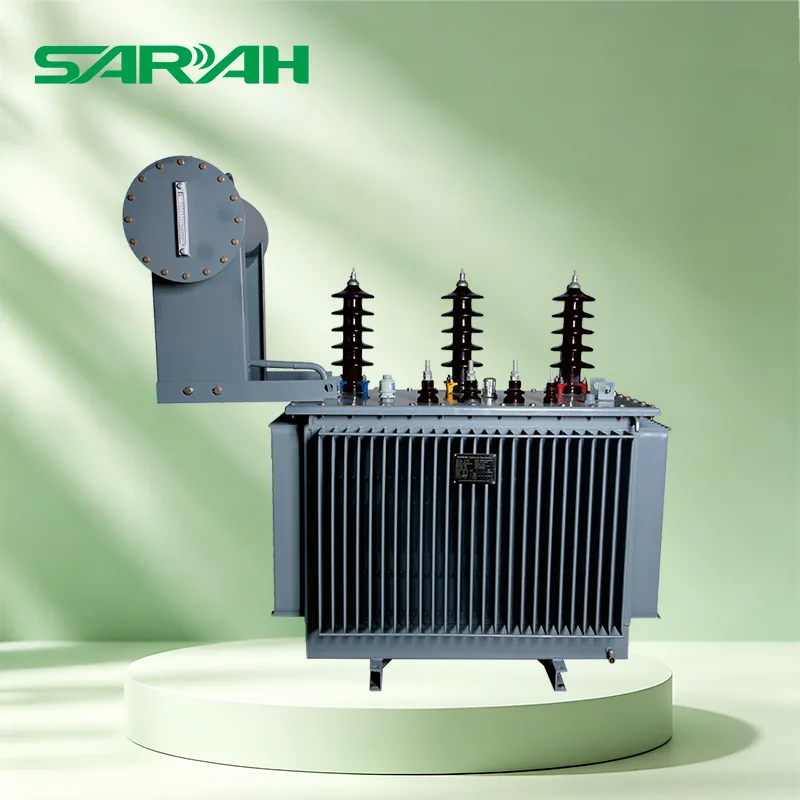

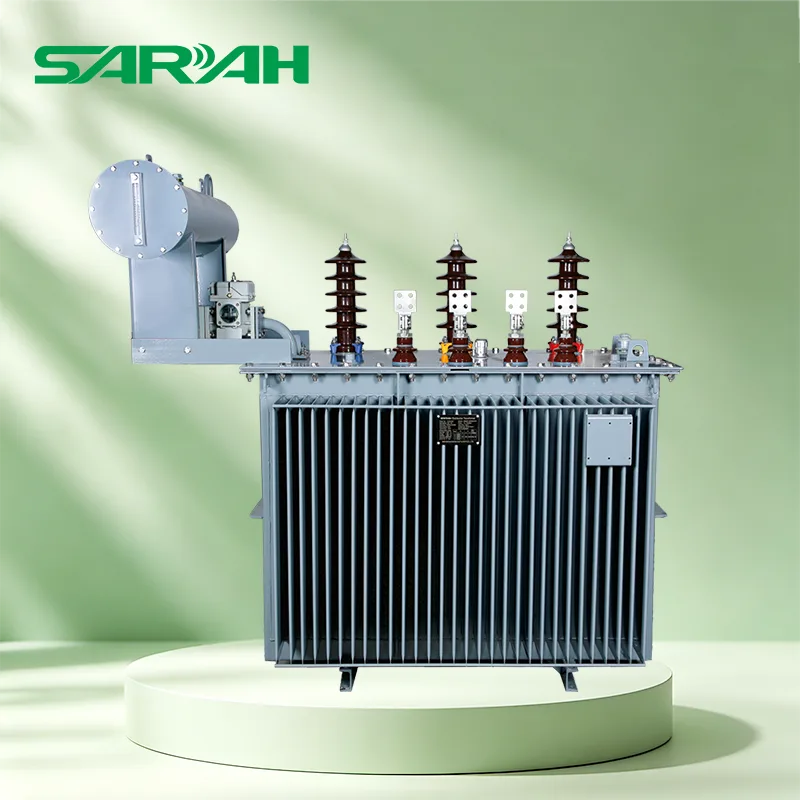

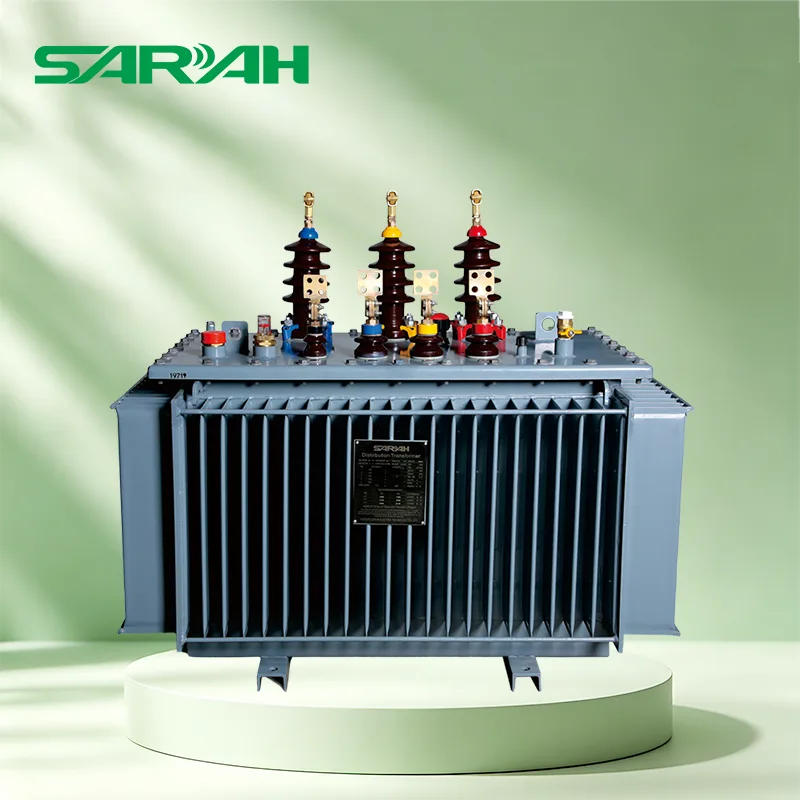

33kv distributionstransformer

SARAH Electric tager "energibesparelse og modularisering" som designkernen og har fremstillet 33KV distributionstransformatorer af høj kvalitet, der er specielt designet til distributionsscenarier i mellem- og højspænding, såsom strømnet i byområder, industrielle koncentrationsområder og fjerntliggende bjergområder, og hjælper regioner eller faciliteter med at nå kernemålene om effektiv, stabil og kulstoffattig krafttransmission.

Produktparametre

SARAH teknologiinnovation

1. SARAH opgiver den traditionelle stablingsmetode og anvender en firetrins stablingsproces med fuld skrå søm til 33KV distributionstransformatoren, kombineret med siliciumstålplader med høj magnetisk orientering. Denne et-trins proces kan effektivt reducere hysteresetabet og hvirvelstrømstabet af jernkernen. Tomgangstabet er optimeret med 18% -25% i forhold til den nationale standard. Selvom den opererer under let belastning i lang tid, kan den opretholde et ekstremt lavt energiforbrug og tilpasse sig spids- og dalbelastningsudsving i distributionsnettet.

2. Beviklingen vedtager iltfri kobber kontinuerlig vikling og stærk kompressionsstruktur. Mellemlagsisoleringen er lavet af højdensitetsisoleringspapir kompositmateriale med et temperaturmodstandsniveau på 120 ℃ og en stabil kortslutningsimpedans på 6,5%. Det kan modstå pludselige kortslutningspåvirkninger uden deformation eller nedbrud, hvilket løser industriproblemet med sårbart udstyr i mellem- og højspændingsnetkortslutningsfejl.

3. Brændstoftanken vedtager en korrugeret fuldt forseglet struktur + dobbeltlags anti-korrosionsbelægning. Svejsningerne har gennemgået en lufttæthedstest og har ingen lækage. Det kan modstå barske miljøer såsom ekstreme temperaturer på -40 ℃ ~ 85 ℃, kystsaltspray og fugtige bjergområder. Udendørs installation kræver ikke yderligere beskyttelse og kræver ikke olieskift i 3-5 år, hvilket i høj grad reducerer hyppigheden af ​​drift og vedligeholdelse.

4. Reservere intelligente overvågningsgrænseflader, der kan interface med olietemperatur, olieniveau og belastningsstrømsensorer, understøtte fjerndatatransmission, fejladvarsel og energiforbrugsstatistikker, tilpasse sig de digitale transformationsbehov for smarte net og opnå intelligente opgraderinger uden at afmontere maskinen.

Materiale og håndværksdetaljer

1. Isoleringsolie: Industrielle højspændingstransformere bruger 25 # cycloalkyltransformatorolie, som har stærk oxidationsmodstand, lavt flydepunkt, god flydeevne ved lave temperaturer og sikrer normal varmeafledning og isolering i højhøjde områder.

2. Bøsning: Den intelligente overvågningstransformator anvender kompositisoleringsbøsning, som er modstandsdygtig over for forureningsoverslag og ældning, og terminalen er guldbelagt for at reducere kontaktmodstanden og undgå potentielle opvarmningsfarer.

3. Brændstoftank: 33KV distributionstransformatoren er lavet af Q235 stålplade af høj kvalitet med en tykkelse på ≥ 3 mm. Svejsesamlingerne har gennemgået ultralydstest for at forhindre lækage. Overfladen er sprøjtet med udendørs specifik fluorcarbon maling, og den anti-korrosionslevetid overstiger 10 år.

Valg og monteringsforslag

1. Kapacitetsvalg: Bestem baseret på den faktiske maksimale belastning ganget med 1,2 gange for at undgå overbelastningsdrift; For scenarier med store sæsonbestemte belastningsudsving er en bred mulighed for kapacitetsjustering tilgængelig.

2. Installationsvalg: Vælg gulvstående til by- og fabriksområder og søjlemonteret til bjergrige og landlige områder; Yderligere tilpasset antisaltspraybelægning er påkrævet i kystområder.

3. Miljøtilpasning: Hvis højden overstiger 1000 meter, skal den reduceres i brugskapacitet. Du kan kontakte producenten for at tilpasse en speciel højhøjdeversion.

FAQ

Q: Kræver en 33kV distributionstransformator installeret udendørs yderligere beskyttelse?

A: Ja, beskyttelsesforanstaltningerne afhænger af installationsmiljøet.

Kystområder: Beskyttelse mod salttågekorrosion er påkrævet; forstærkede belægninger og tilbehør i rustfrit stål bør anvendes.

Områder med høje temperaturer: Varmeafledningsevner og forringede driftsdesign skal tages i betragtning.

Regnfulde eller fugtige områder: Fugtsikringsforanstaltninger og anti-kondensdesign er nødvendige.

Ved køb bedes du informere Sarah Electric på forhånd om installationsstedet, klimatiske forhold og højde.

Spørgsmål: Hvilke inspektioner er påkrævet, før transformatoren aktiveres, efter at den ankommer på stedet?

A: Transformatoren kan ikke sættes i drift umiddelbart efter installationen; følgende kontroller er påkrævet:

Visuel inspektion: Tjek for transportskader, olielækager og bøsningens integritet.

Elektrisk inspektion: Isolationsmodstandstest, drejningsforholdstest, viklingsmodstandstest og jordingskontrol.

Beskyttelsesinspektion: Temperaturkontrolenheder, relæbeskyttelsessystemer og lynafledere.

Energitilførsel kan kun fortsætte efter bekræftelse af, at alt er normalt.

Spørgsmål: Skal transformeren lukkes ned med det samme, hvis den udsender unormal støj?

A: Det afhænger af situationen.

Normal lyd: En let elektromagnetisk brummen.

Unormale forhold: Pludselig stigning i støjvolumen, bankelyde eller udledningslyde.

Mulige årsager omfatter en løs kerne, indre udflåd eller snoede abnormiteter. Øjeblikkelig inspektion er påkrævet, hvis støjen er ledsaget af stigende temperaturer, aktivering af beskyttelsessystem eller usædvanlige lugte.
